Часть 1. Эхолот в подарок
Если вы попали на эту статью в поисках подарка для увлекающегося рыбалкой мужчины (рыбака), то мы избавим вас от лишних технических подробностей и предоставим тройку лучших на наш взгляд эхолотов на подарок. Читатели, желающие узнать более подробно о параметрах, влияющих на выбор эхолота могут переходить немного ниже.
Лучшие эхолоты в подарок:
Часть 2. Для любознательных
На что следует обращать внимание при выборе эхолота.
В жизни каждого рыболова, наверное, рано или поздно наступает момент, когда он задумывается о приобретении эхолота. Я думаю, все согласятся, что он полезен везде и всегда кроме, может быть, случаев, когда человек десятки лет ловит на одном и том же месте, знает дно досконально и не собирается искать другие места.
Поэтому, в данной статье речь пойдёт не о полезности эхолота, а о том, как выбрать подходящий прибор исходя из целей и способа использования, а также из финансовых возможностей.
Но для начала неплохо, было бы, определиться с понятиями. С моей точки зрения есть шесть критериев оценки эхолота:
- Мощный передатчик
- Эффективный преобразователь (излучатель)
- Высокочувствительный приёмник
- Высококонтрастный экран с высоким разрешением
- Размер экрана
- Цена
Большая мощность передатчика даёт вам возможность получать нормальный эхосигнал даже с больших глубин и при плохом состоянии воды. Можно возразить, что у нас больших глубин просто нет, но большая мощность позволяет вам рассмотреть более подробно мелкие детали подводного мира, например, мальков или донную структуру.
Излучатель должен быть в состоянии с наименьшими потерями преобразовывать мощные электрические импульсы, которые поступают на него от передатчика в звуковые сигналы. А также был бы способен преобразовать любой, самый слабый эхосигнал, вернувшийся к нему из глубины или от крошечного малька в электрический.
Приемник должен быть в состоянии принимать и усиливать слабые сигналы, разделяя для этого электрические импульсы.
Экран должен иметь высокое разрешение, т.е. достаточно большое количество пикселей (точек) по вертикали и горизонтали, чтобы была возможность разглядеть на нём очень мелкие и разделить близкорасположенные объекты. Высокая контрастность обеспечивает хорошую видимость изображения при попадании на экран прямых лучей солнца, а также чёткость изображения.
Размер экрана важен при ловле с большой лодки (катера). Очевидно, что изображение на большем экране легче разглядеть, особенно, когда находишься на некотором отдалении.
Цена должна соответствовать возможностям прибора.
Таким образом, становится очевидным, на что необходимо обращать внимание при покупке эхолота. Остаётся вопрос: как проверить соответствие этих параметров вашим требованиям.
МОЩНОСТЬ

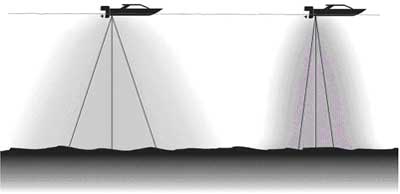

Мощность прибора всегда указывается в спецификации прибора, и её характеристики бывают двух видов: RMS (усреднённая) и пиковая. Указывается она в ваттах (не путать с электрическими ваттами!!!). Такая "эхолотная" мощность является для большинства людей величиной абстрактной, но тем не менее позволяет сравнивать разные приборы. Чем выше мощность - тем лучше, но обычно и дороже. На рисунке - наглядное изображение двух приборов с разной мощностью.
ПРЕОБРАЗОВАТЕЛЬ
Преобразователь - дело, как и Восток, тонкое. В связи с ограниченностью места, я постараюсь излагать как можно более кратко. Характеристики преобразователя - это частота, на которой он работает, угол (конус) излучения и форма излучателя, от которой зависит приём слабых отражённых сигналов и возможность бесперебойной работы на высокой скорости движения. Частота, на которой работает излучатель, влияет на глубину проникновения сигнала и возможность разделения слабых отражённых сигналов для получения большей детализации. Низкочастотный сигнал имеет большую глубину проникновения, но слабую детализацию и наоборот, высокочастотный сигнал больше подвержен рассеиванию в воде, но обеспечивает более высокую четкость и детализацию.
| 200 kHz |
50 kHz |
| мелководье |
большие глубины |
| узкий угол излучения |
широкий угол излучения |
| лучшее разрешение и разделение объектов |
меньшее разрешение |
| меньшая подверженность шумам |
больше шумовых помех |
Угол (конус) излучения зависит от конструкции излучателя и может варьироваться в достаточно широких пределах. Измеряется этот угол на основании определения падения мощности излучения по мере удаления от вертикали. Обычно находят точку, в которой мощность излучения падает наполовину (-3db), и измеряют угол между осью, на которой находится эта точка и осью вертикали. Этот угол и является характеристикой ширины охвата конуса. В некоторых случаях мощность в контрольной точке измеряется как 0,1 мощности (-10db).
Широкий луч позволяет охватить большую площадь дна, однако сигнал больше подвержен рассеиванию и, соответственно может проникать на меньшую глубину. Узкий луч проникает глубже, но с меньшим охватом дна. Кроме того, у узкого луча меньше т.н. "мёртвых зон", которые возникают из-за того, что эхолот всегда показывает наименьшую глубину, попавшую в конус излучения. Т.е. если в конус попадает "свал" или бугорок, то эхолот будет "видеть" только то, что находится выше верхнего края бугорка или "свала". Сочетание в одном излучателе двух лучей разного охвата или один луч с изменяемым охватом, несомненно, является преимуществом позволяющим уменьшить размеры "мёртвых зон".
Т.к. для эхосигнала воздух является непреодолимым препятствием, то возникающая при движении на скорости кавитация может существенно ухудшать работу прибора. Но если излучатель имеет хорошо обтекаемую форму, то кавитация возникать не будет, и эхолот будет устойчиво работать даже на высокой скорости движения. Лучше всего зарекомендовали себя излучатели со сферической формой нижней части. Излучатели же с плоской излучающей поверхностью больше подвержены кавитационным помехам.
ПРИЁМНИК
Т.к. из упомянутого выше видно, что конус луча не является чётко ограниченным, то хороший, с высокой чувствительностью, приёмник позволяет принимать отражённые сигналы из большего по ширине конуса, чем указан в спецификации. Такой конус, таким образом, становится шире по мере увеличения чувствительности. Необходимо только помнить, что чем выше чувствительность, тем больше на экране и помех. Выбирать надо стараться прибор, у которого есть возможность настройки чувствительности приёмника, в как можно более широком диапазоне.
ЭКРАН
Разрешение экрана (выражается в количестве точек матрицы экрана по вертикали и горизонтали) - это характеристика, от которой зависит, насколько расположенные рядом объекты смогут быть различимы на экране. Если взять для примера два экрана, один 128, а другой 240 точек по вертикали, то можно рассчитать, какое минимальное расстояние по вертикали между объектами может быть отражено на экране при глубине, к примеру, в 10 метров. Т.е. мы просто делим глубину в сантиметрах (1000 см) на количество точек по вертикали: Первый экран 1000/128=7,8 см; Второй экран 1000/240=4,1 см. Т.е. на первом экране мы сможем увидеть два разных объекта находящихся на расстоянии не менее 7,8 см, а на другом не менее 4,1 см друг от друга либо от дна. В противном случае два объекта будут отображаться, как один, либо объект над дном не будет различим. То же самое и с точками по горизонтали - экран с большим разрешением позволит различить два разных объекта на меньшем расстоянии, а также более чётко рисовать "дуги" от рыб.
Размер экрана играет роль при ловле с большой лодки или катера. Если ловить с небольшой надувной лодки, когда и развернуться-то негде, и аппарат находится в непосредственной близости от глаз, то достаточно и небольшого по размеру экрана. Большой же экран позволяет видеть изображение и на некотором удалении от аппарата, что очень удобно на большой лодке или катере, где можно перемещаться по судну, имея возможность одновременно контролировать показания эхолота. Кроме того, обычно аппараты с большим экраном имеют и больше "наворотов", т.е. настраиваемых функций.
ЦЕНА
Понятно, что цена должна зависеть от характеристик и функциональных возможностей аппаратов, но на украинском рынке, к сожалению, очень часто приборы с худшими параметрами стоят дороже, чем превосходящие их по характеристикам. При совпадающих перечисленных выше параметрах предпочтение, конечно, следует отдавать прибору с меньшей ценой, не забывая, однако и о гарантиях поставщика.
* * *
Естественно, все перечисленные выше критерии могут быть описаны значительно более подробно, но надеюсь, что и эти краткие советы помогут читателям лучше ориентироваться во всё возрастающем количестве разных приборов.
Источник: Навионика
Дата: Понедельник, 10 Августа 2009
